一、概述
應用範圍
FJX型係列蒸發循環泵為大流量、低揚程軸流泵，專供磷銨、磷酸、真空製鹽、氧化鋁、燒堿、輕工等行業中蒸發器的強製循環用，也可作結晶器、反應器的循環泵。
性能參數
流量範圍：300～12000m³/h
揚程範圍：2～4m
工作壓力：1MPa·G
工作溫度：≤170℃
流：訂貨時用戶應提供詳細的數據表，由我公司根據要求的流量、揚程、介質特性，推薦合理的泵型號。

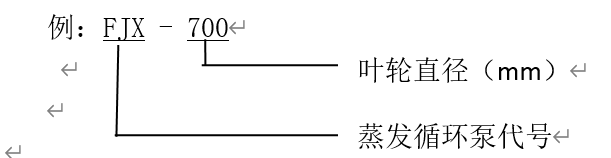

型號說明
過流件材料
泵體、葉輪、後蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用1Cr18NI9TI、0Cr19NI9、1Cr18NI12Mo2TI、316、316L、20cb3、CD4MCu等，供不同的工況條件選用。
二、結構說明
1、慢速型：符合結晶工藝要求，運行平穩。
2、水力性能優異，效率＞70%，高效區寬，抗汽蝕性能好。
3、軸封先進：采用快裝式雙端麵機械密封，設有迷宮式的內隔離室，改善軸封工作條件，機封壽命長。
4、調節泵參數容易：葉片安裝角可調，皮帶傳動改變轉速容易。
5、可靠性高：軸懸臂端設導流氣室，減少軸撓度。
6、水冷式軸承座：兩軸承處有水冷夾套，用稀油潤滑，選D級重型軸承，使用壽命長。
三、技術性能表
產品型號 | 葉片安裝角度 | 流量 | 揚程 | 轉速 | 效率 | 軸功率 | 配用電機 |
FJX-250 | 300 | 3 | 980 | 60 | 3.4 | ||
FJX-300 | 520 | 3 | 980 | 62 | 6.8 | ||
FJX-350 | 1350 | 4 | 980 | 65 | 29.6 | ||
FJX-450 | 2200 | 4 | 980 | 68 | 35.2 | ||
FJX-500 | 2650 | 4 | 740 | 70 | 42.0 | ||
FJX-550 | 4000 | 4 | 740 | 70 | 62.8 | ||
FJX-700 | -4° | 4772 | 3.3 | 75.6 | 56.7 | ||
-2° | 5320 | 3.4 | 76.1 | 64.7 | |||
0 | 5700 | 3.5 | 76.9 | 70.7 | |||
2° | 6154 | 3.6 | 76.6 | 78.8 | |||
4° | 6579 | 3.6 | 75.2 | 85.8 | |||
FJX-800 | -4° | 6142 | 3.8 | 75.4 | 84.3 | ||
-2° | 6790 | 3.8 | 76.8 | 86.7 | |||
0 | 7400 | 3.7 | 77.2 | 96.6 | |||
2° | 7815 | 3.7 | 76.7 | 102.7 | |||
4° | 8417 | 3.8 | 75.5 | 115.4 | |||
FJX-900 | -4° | 7748 | 3.4 | 76.1 | 94.3 | ||
-2° | 8407 | 3.4 | 77.4 | 100.6 | |||
0 | 9000 | 3.5 | 78 | 110 | |||
2° | 9656 | 3.5 | 77.3 | 119.1 | |||
4° | 10280 | 3.6 | 77.4 | 130.2 | |||
FJX-1000 | -4° | 9210 | 3.4 | 76.3 | 111.8 | ||
-2° | 1078 | 3.5 | 77.5 | 132.6 | |||
0 | 11000 | 3.5 | 78 | 134.4 | |||
2° | 11970 | 3.6 | 77.3 | 151.1 | |||
4° | 12700 | 3.6 | 76.5 | 162.8 |
注：①當泵的性能不在表列範圍內時，可以通過改變轉速改變性能。變轉速的性能按下式計算：
流量Q´/Q=(n´/n)
揚程H´/H=(n´/n)²
軸功率P´/P=(n´/n)²
②配套電機功率，轉速根據用戶要求的流量、揚程、介質比重，要求葉輪線速度而決定，輔功率按本表清水軸功率乘以比重和懸浮液修正係數。
